实验名称：声表面波微流控芯片粒子分选实验

　　研究方向：声表面波微流控芯片

　　实验内容：信号发生器产生的正弦波信号通过功率放大器进行放大，加载到溅射有插值电极的铌酸锂的基板上，激发产生声表面波。通过声表面波对流动中的粒子产生不同大小的声辐射力，使不同的粒子在运动过程中的运动状态变化不同，从而可以定向分选出不同大小的粒子。本实验利用激发产生的行声表面波成功的在（5、10、20μm）、（5、10、30μm）、（5、10、50μm）的混合的聚苯乙烯微球中成功分选出20μm、30μm、50μm的聚苯乙烯微球。

　　测试设备：信号发生器、ATA-1200C宽带功率放大器、示波器、精密注射泵、显微镜等。

　　实验过程：利用信号发生器将产生的正弦信号通过功率放大器进行放大并加载到叉指电极两端，以此产生压电效应，在铌酸锂表面产生声表面波。利用精密注射泵将混合粒子注入微流控芯片中，粒子聚焦完成后，打开功率放大器，产生行声表面波，观察粒子分选结果，并在目标出口处收集粒子，进行分选效率和纯度的计算。

　　图1：实验装置示意图

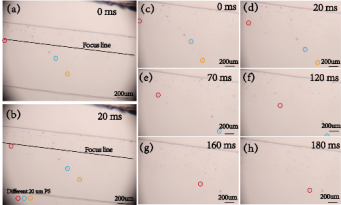

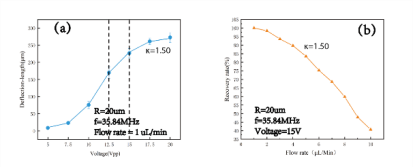

　　实验结果：经过功率放大器放大的正弦波信号，加载至具有倾斜叉指电极的铌酸锂基板上，在铌酸锂的表面激发产生行声表面波。行声表面波的波长与电极尺寸相关，频率与输入频率相关，振幅与输入电压相关，确定器件的工作频率在20MHz-40MHz后，计算20μm、30μm、50μm的声辐射力系数，选择35.84MHz、34MHz、28MHz电压均为15Vpp的信号进行分选，最终实现了三种粒子的分选，并且分选效率和纯度均达到了96%以上。

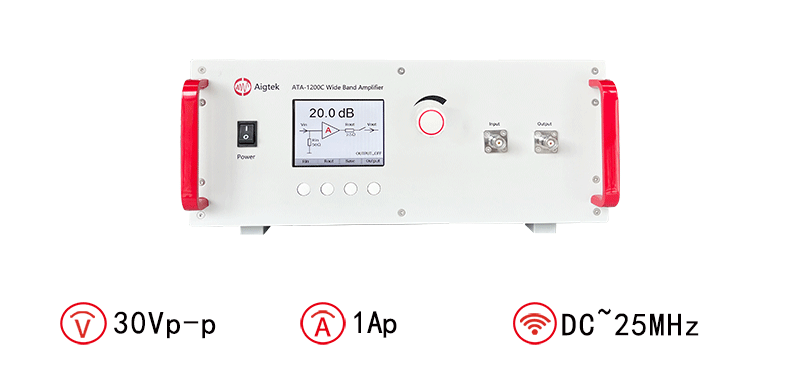

　　功率放大器推荐：ATA-1200C

　　图：ATA-1200C宽带放大器指标参数
